在新产品正式上市之前都会经过一个设计开发的阶段，而产品结构的设计过程则需要经过产品效果图评审、产品结构设计建模出图、产品结构设计图详审、样机模型制作等一系列的流程。



　　1.产品效果图评审



　　产品效果图出来后，需要对效果图进行评审，包括结构的可行性、包装方案、外观颜色的搭配、零件的材料要求、功能是否可行、对产品功能及产品成本的影响等。



　　如评审中发现问题，应及时提出修改意见，重做效果图。



　　2.产品结构设计建模出图



　　产品效果图确定后，结构设计工程师需要效果图，用PROE（或其它软件）设计结构图。如果有IGS文件则可以直接导入。



　　如没有则对应效果图做结构图，若在画图过程中发现在PROE上是不能做到，或是出不了模时应及时提出，看是否可以更改外观要求。普通的结构图应在5天内完成，复杂的结构图应在7天内完成。

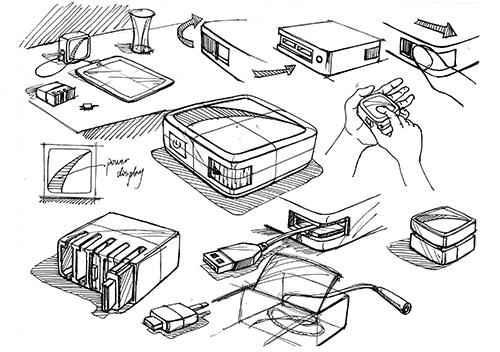

　　造型中的结构设计和绘制成工程图纸，也就是将草图的外壳及内部结构进行整过图纸的转换，大小尺寸的标注、加工工艺的技术要求、产品材料的选用等，都要在结构设计中完成。





　　3.产品结构设计图详审



　　产品结构图做好后，需要组织项目人员一起进行结构图评审，详审内容包括产品外形与结构的冲突、材料的选用及结构方面是否与模具有冲突等，并写好产品评审报告。



　　如果没有问题，评审完成后可安排手板制作，如需要供应商打样的零件，要打样回来准备做手板。



　　4.样机模型制作



　　按照以上产品结构图的严格要求，进行采购原材料，进行零、部件的加工生产、产品的组装调试、较后生产出样机模型。



　　样机完成后还需按照安规要求做相关的测试，包括性能、装配、结构、噪音、跌落等测试，并与设计输入对比后进行设计变更。
